Cálculo de redes¶

Antes de comenzar a administrar dispositivos finales de red, es preciso comprender cómo funciona el direccionamiento IPv4.

Recursos

Material útil para entender el direccionamiento IP

Tabla de cálculo - Direccionamiento IPv4¶

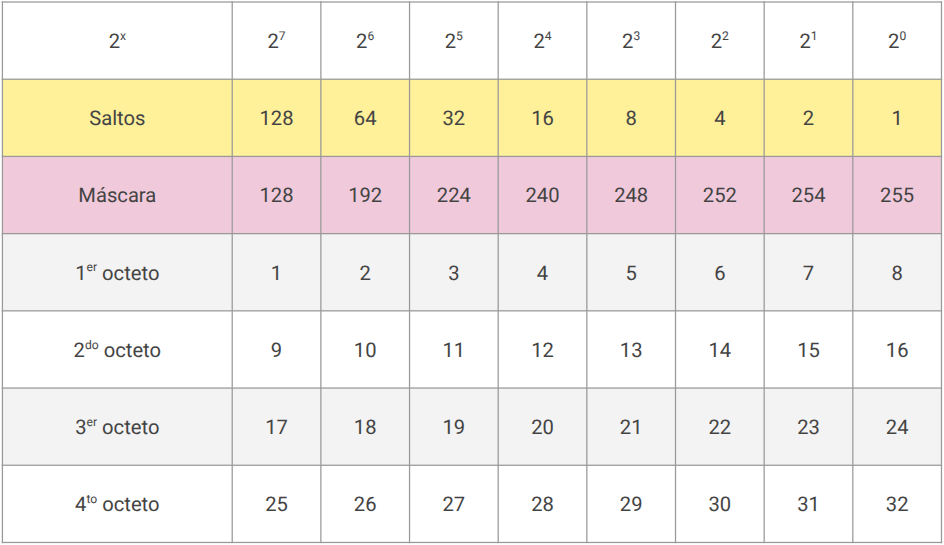

Frente a cualquier situación de cálculos de direccionamiento IPv4 nos será de gran utilidad tener a mano una tabla como la que sigue:

Tabla de subneteo

Procedimiento para calcular subred¶

Ubicar la máscara CIDR en la tabla Identificar octeto crítico, salto y máscara decimal.
Calcular la Network ID Poner en 0 el octeto crítico y los siguientes en la IP original (hacia la derecha).
Identificar la subred correcta Listar redes sumando el salto hasta encontrar la que contiene la IP.
Calcular datos finales:
- Siguiente subred = Network ID + salto
- Broadcast = IP anterior a la siguiente subred
- Pool utilizable = Desde Network ID +1 hasta Broadcast -1
Ejemplo (192.168.1.25/27)
- Máscara decimal: 255.255.255.224
- Network ID: 192.168.1.0
- Siguiente subred: 192.168.1.32
- Broadcast: 192.168.1.31
- Rango utilizable: 192.168.1.1 - 192.168.1.30

FLSM (Fixed-Length Subnet Masking)¶

FLSM (Máscara de Subred de Longitud Fija) significa que todas las subredes de una red tienen el mismo tamaño y la misma máscara.

1. Determinar subred¶

Calcular la subred a la que pertenece la dirección IP dada

2. Dividir la red en bloques de tamaño fijo¶

Las subredes se generan sumando el salto en el octeto correspondiente.

3. Ejemplo¶

Partiendo de la IP 192.168.1.0/26:

Máscara decimal: 255.255.255.192
Salto: 64
Subredes FLSM:
- Red 0: 192.168.1.0
- Red 1: 192.168.1.64
- Red 2: 192.168.1.128
- Red 3: 192.168.1.192

Cada subred tiene 64 direcciones, con 62 utilizables (descontando network ID y broadcast). FLSM se usa cuando todas las subredes deben tener el mismo tamaño, como en redes estructuradas de empresas.

VLSM (Variable-Length Subnet Masking)¶

VLSM (Máscara de Subred de Longitud Variable) permite usar diferentes tamaños de subred dentro de la misma red, optimizando direcciones IP.

1. Ordenar subredes según cantidad de hosts¶

Clasificar las necesidades de cada subred, ordenándolas de manera descendente tomando en cuenta la cantidad de hosts.

2. Determinar subred¶

Calcular la subred a la que pertenece la dirección IP dada

3. Calcular las máscara de subred de cada subred¶

Elegir una máscara CIDR según la cantidad de subredes necesarias.

Ejemplo¶

Para una red de 60 hosts se necesitan 6 bits, porque \(2^6-2=62\)
Para obtener la máscara CIDR, restamos la cantidad de bits a 32: \(32-6=26\)
Por tanto, la máscara de subred será /32

4. Realizar cálculos pertinentes para las subredes¶

Para cada subred, se deberán realizar los cálculos correspondientes.

a. Ubicar la máscara en la tabla¶

Obtener salto y máscara decimal.

b. Calcular la Network ID¶

Poner en 0 el octeto crítico y los siguientes en la IP original (hacia la derecha).

c. Identificar la subred correcta¶

Listar redes sumando el salto hasta encontrar la que contiene la IP.

5. Ejemplo¶

Partiendo de la IP 192.168.1.0/24 y con las siguientes necesidades de hosts:

Red 0: 50 hosts → /26 (64 IPs, salto 64) → 192.168.1.0/26
Red 1: 20 hosts → /27 (32 IPs, salto 32) → 192.168.1.64/27
Red 2: 10 hosts → /28 (16 IPs, salto 16) → 192.168.1.96/28
Red 3: 2 hosts → /30 (4 IPs, salto 4) → 192.168.1.112/30

VLSM permite aprovechar mejor el espacio IP, evitando desperdiciar direcciones como en FLSM.
