Definiendo íconos
Es posible modificar las imágenes con que se mostrarán los equipos en el mapa presentado por Nagios.
Definiendo vista de mapa¶
Para setear la vista de mapa por defecto tendremos que ejecutar el siguiente comando:
Donde las opciones de mapa son (en el ejemplo se empleó la opción 3):- 0 = User-defined coordinates
- 1 = Depth Layers (Horizontal)
- 2 = Collapsed tree (Horizontal)
- 3 = Balanced tree (Horizontal)
- 4 = DON'T USE
- 5 = Circular Markup
- 6 = Circular Balloon
- 7 = Balanced tree (Vertical)
- 8 = Collapsed tree (Vertical)
- 9 = Depth Layers (Vertical)
- 10 = Force Map
Luego, verificamos la configuración y reiniciamos el servidor Nagios para aplicar los cambios.
Definiendo íconos personalizados¶
Nagios ofrece una vista de mapa, a la cual se accede desde la opción Map del menú lateral izquierdo, que permite una vista global del estado de los hosts de manera gráfica. Los íconos que representan cada host pueden ser modificados convenientemente.
Podemos visualizar el nombre de los íconos que se mostraran en el mapa en:
Para salir de la vista, presionar la letra q (quit).
Para personalizar los íconos con los que se mostrarán los hosts abrimos el archivo iconos.cfg creado con anterioridad:
Dentro del archivo incluimos código similar al que sigue. Obviamente, deberemos adaptarlo a nuestras necesidades:
# Definiendo íconos para un equpo (individualmente)
define hostextinfo {
host_name router1
icon_image routerNuevo.png
icon_image_alt Router de la sala principal
statusmap_image routerNuevo.png
vrml_image routerNuevo.png
}
# Definiendo íconos para todos los miembros de un grupo
define hostextinfo {
hostgroup_name sala1
icon_image computer.png
icon_image_alt Equipos de la Sala 1
statusmap_image computer.png
vrml_image computer.png
}
Por ejemplo, tomando un ícono entre los ofrecidos por Nagios para un host llamado my-windows-host:
# Definiendo íconos para un equipo (individualmente)
define hostextinfo {
host_name my-windows-host
icon_image logos/windows_server.png
icon_image_alt Windows Server
statusmap_image logos/windows_server.png
vrml_image logos/windows_server.png
}
Si empleamos un ícono (que aplique a un grupo de hosts) que se encuentra en /usr/local/nagios/share/images/vendors:
define hostextinfo {
hostgroup_name linux-hosts
icon_image ../vendors/linux.png
icon_image_alt Equipos con Linux
statusmap_image ../vendors/linux.png
vrml_image ../vendors/linux.png
}
Sobre los íconos
Los íconos se pueden configurar para:
- un equipo en particular, mediante la directiva host_name o
- para un grupo de equipos empleando la directiva hostgroup_name
Imágenes con extensión .gd2
En versiones legacy de Nagios, para las imágenes de mapa, se solía emplear la extensión .gd2:
define hostextinfo {
hostgroup_name linux-hosts
icon_image ../vendors/linux.png
icon_image_alt Equipos con Linux
statusmap_image ../vendors/linux.gd2
vrml_image ../vendors/linux.png
}
En la actualidad, en versiones de Nagios 4 en adelante, se emplean imagenes .png por defecto:
Por último, tendremos que verificar la configuración y reiniciar el servidor Nagios para guardar los cambios que hayamos introducido.
Transfiriendo íconos en Nagios¶
Otra opción interesante para visualizar gráficamente los íconos precargados de Nagios consiste en descargar la carpeta que los contiene desde el servidor.
Para ello, instalaremos un cliente FTP como, por ejemplo, Filezilla.

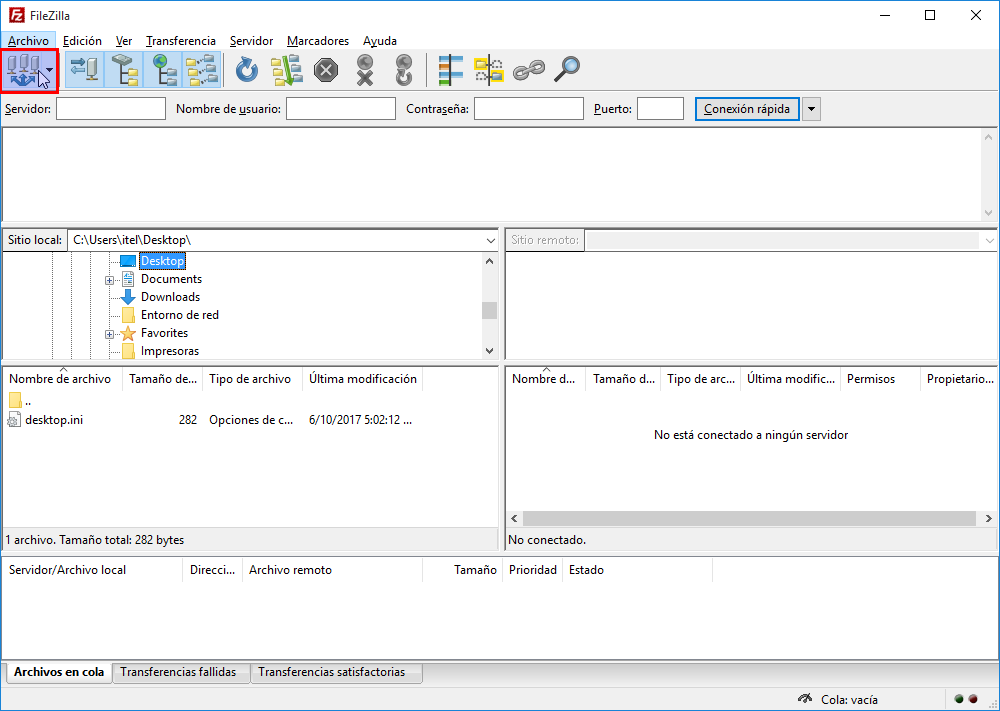

Una vez instalado el programa, hacemos clic sobre el ícono Gestor de sitios:

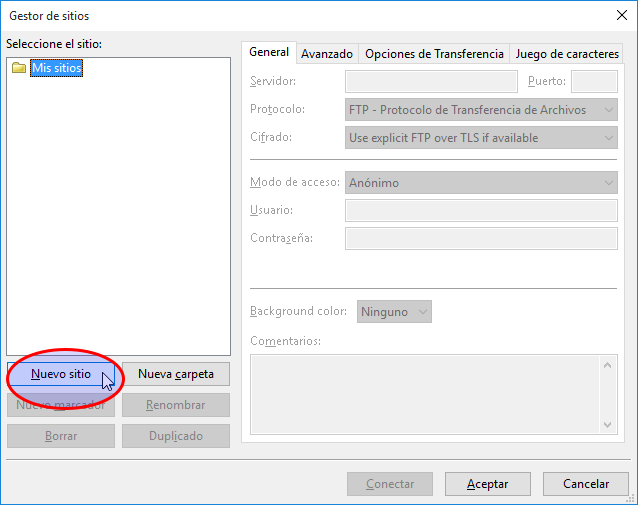

Se desplegará un cuadro de diálogo en el cual hacemos clic en Nuevo sitio:

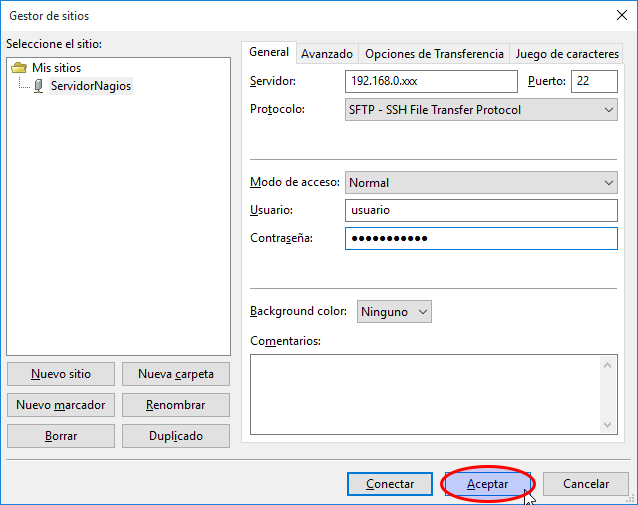

Y allí completamos el formulario con los datos de nuestro servidor Nagios, según se muestra en la imagen y damos clic en Aceptar para guardar los cambios.

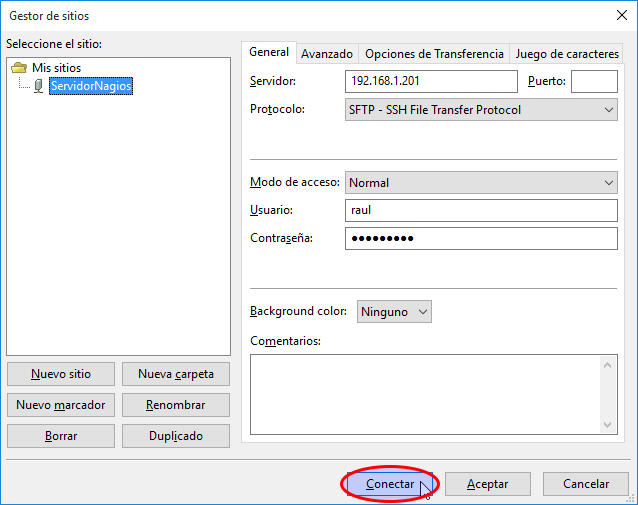

Si volvemos a hacer clic en el botón Gestor de sitios veremos la conexión a nuestro servidor realizada con anterioridad. Hacemos clic en Conectar:

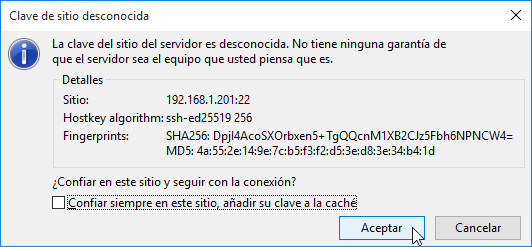

Como se trata de una conexión segura (SFTP) el programa nos preguntará si deseamos intercambiar claves de cifrado con el servidor. Hacemos clic en Aceptar:

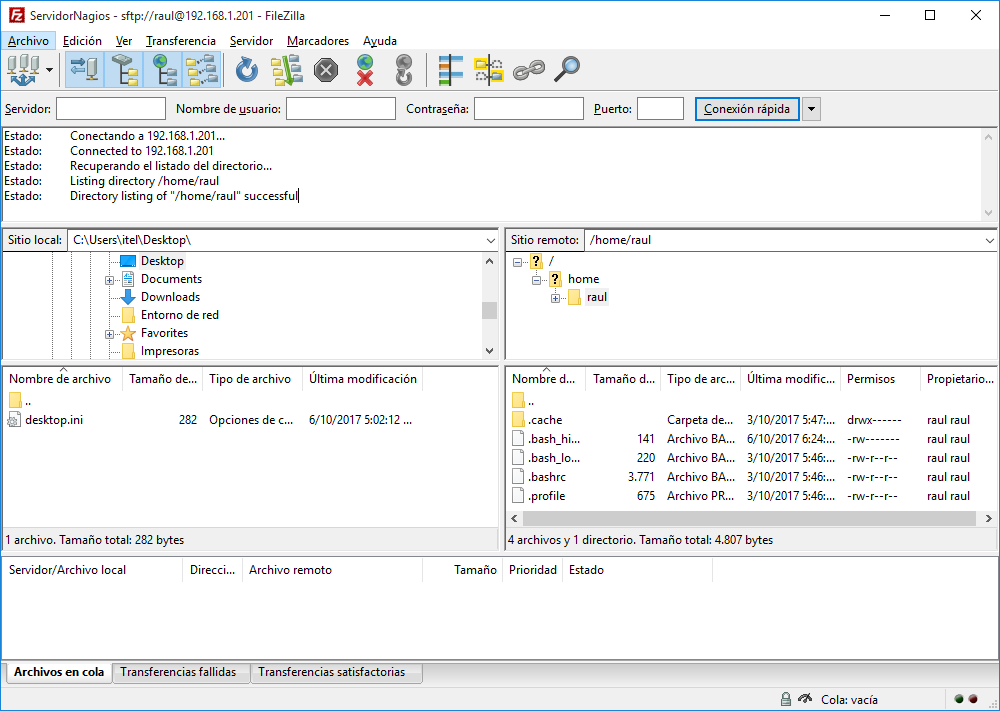

De esta manera, en la ventana izquierda del programa veremos nuestros archivos de Windows y en la ventana derecha, la carpeta home de nuestro usuario en el servidor Nagios:

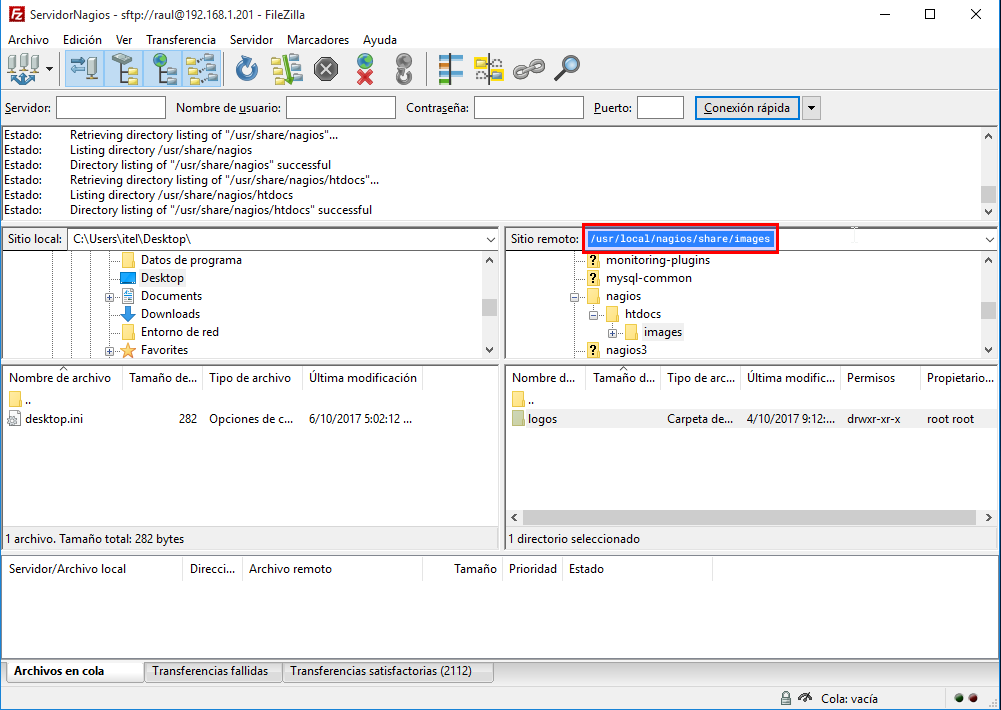

A continuación nos desplazamos hacia la carpeta /usr/local/nagios/share/images que contiene los íconos preinstalados de Nagios que se mostrarán en la vista de mapa:

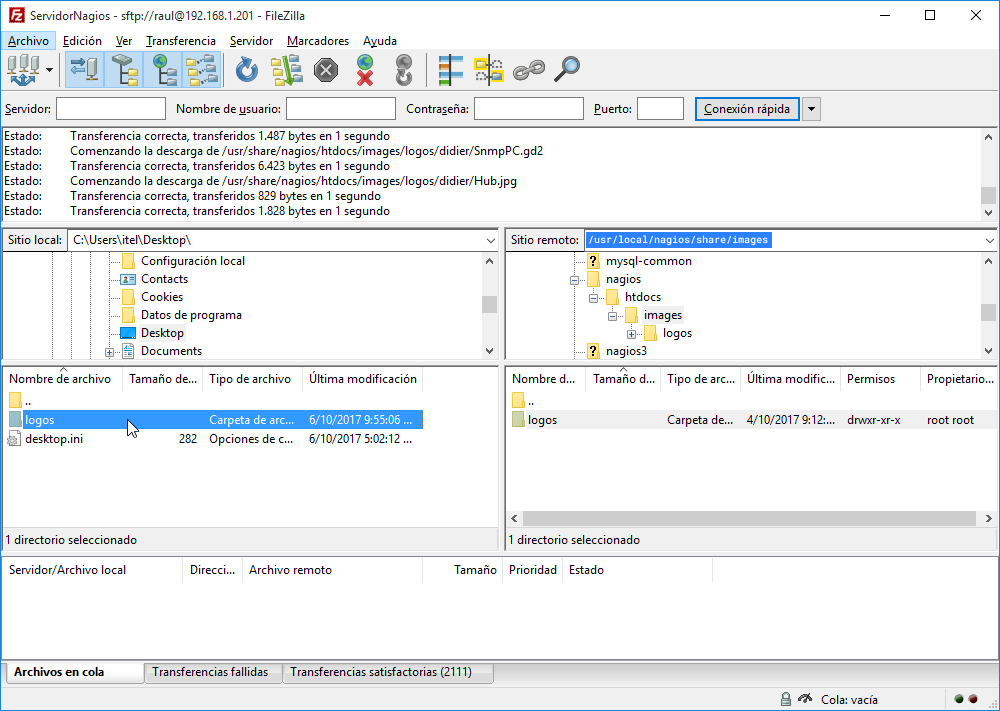

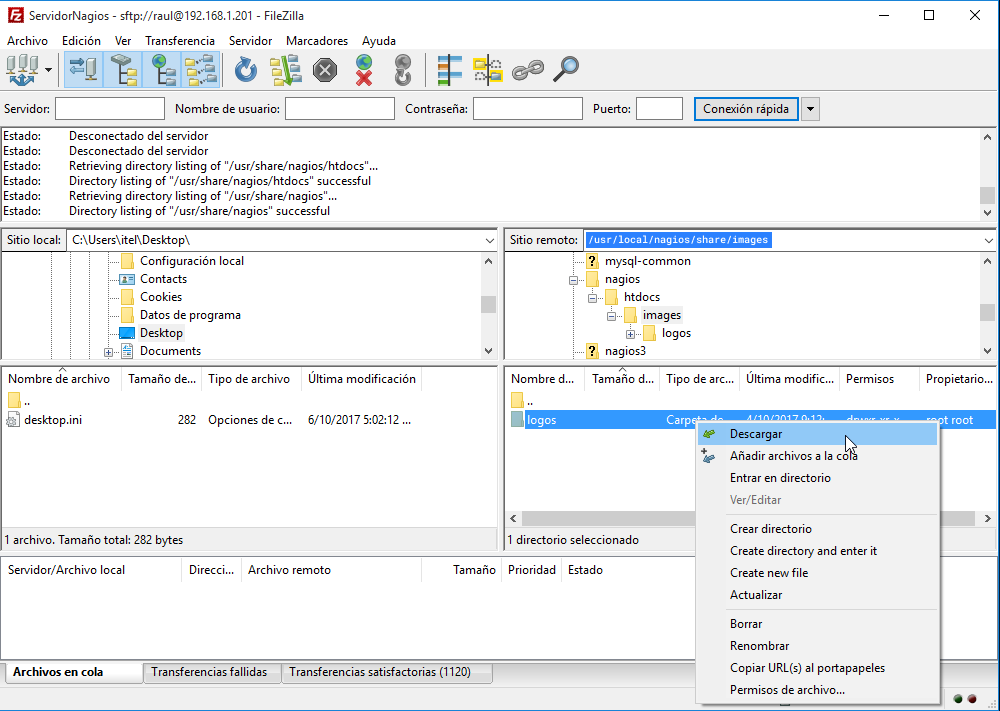

Haciendo clic derecho sobre la carpeta en cuestión podemos descargar los archivos de imagen de ícono para visualizaros con mayor comodidad:

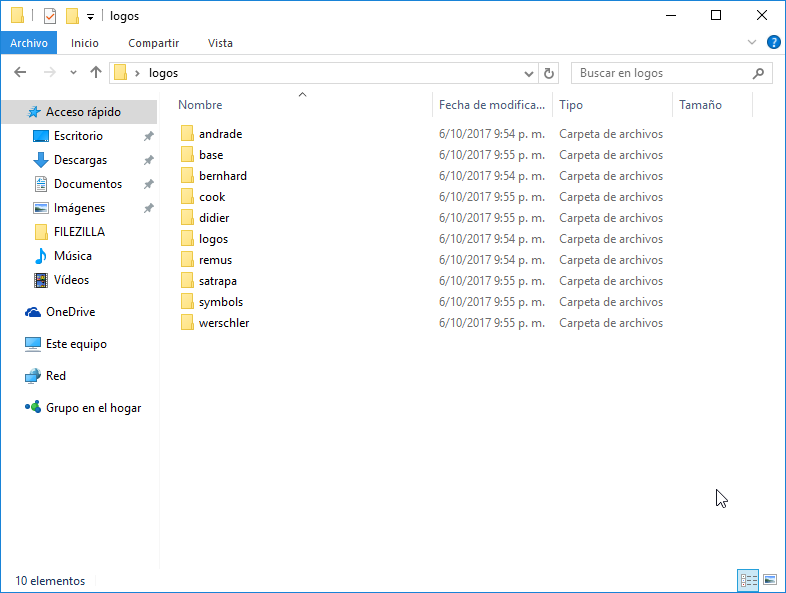

Dentro de la carpeta de íconos, encontramos distintos tipos, donde la carpeta base contiene los íconos por defecto:

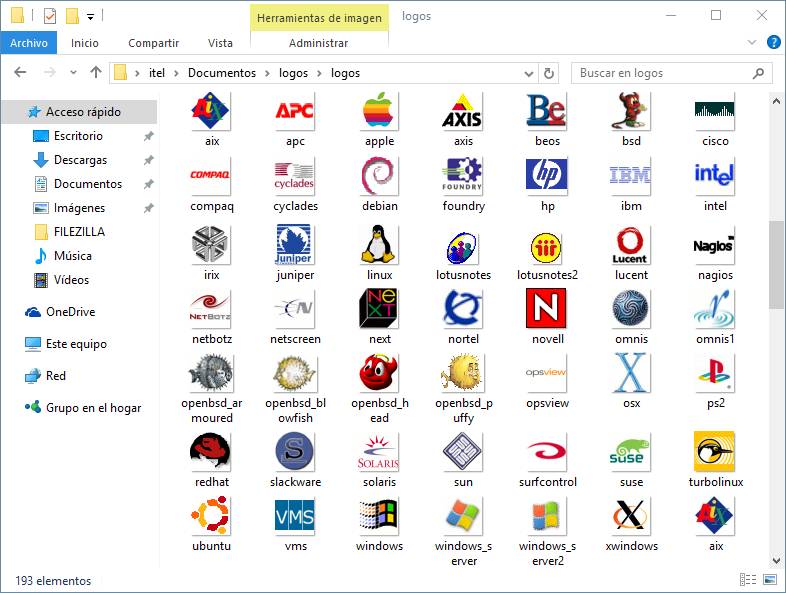

Por ejemplo, el contenido de la carpeta logos:
Descargando íconos en nuestro servidor Nagios¶
Podemos encontrar paquetes de íconos adicionales para agregar a nuestro servidor Nagios. Por ejemplo, el paquete F*Nagios Icon Pack. A continuación veremos como descargalos y emplearlos:
Primeramente, nos dirigimos a la carpeta de imágenes de nuestro servidor Nagios:
Luego, copiamos la URL de descarga de los íconos F*Nagios Icon Pack y descargamos el recurso usando el comando wget:wget https://exchange.icinga.com/exchange/F%2ANagios%20icon%20pack%20%28Status%20Map%20and%20Host%20View%20icons%29/files/20/FNagios.zip
Habremos descargado un paquete con extensión .zip. Nos aseguramos que disponemos de la herramienta para descomprimirlo ejecutando:
Luego, procedemos a descomprimir el archivo .zip:
¡Listo! Tendremos el paquete de íconos F*Nagios Icon Pack listo para usar.
Creando nuestro propios íconos¶
Nagios aloja las imágenes (iconos) que se mostrarán en el mapa en /usr/local/nagios/share/images.
Dentro de esta carpeta debemos copiar nuestros iconos personalizados.
Al crear nuestra imagen deberemos tener en cuenta el formato de la misma:
- Medida: 40x40 píxeles
- Formato: png (transparente)
Luego tendremos que convertir la imagen al resto de los formatos, todos necesarios para una correcta visualización del mapa de Nagios, a saber: .gif y .gd2. Por ejemplo, suponiendo que nuestra imagen se llama iconoPersonalizado, deberíamos tener al final tres versiones de la misma:
- iconoPersonalizado.png
- iconoPersonalizado.gd2
- iconoPersonalizado.gif
Instalando las herramientas¶
Para poder realizar la conversión de formato de imágenes necesitaremos instalar las siguientes herramientas: imagemagick, libgd-tools y netpbm.
Convirtiendo .png a .gd2¶
Para convertir una imagen .png a un icono .gd2 ejecutamos el siguiente comando:
Donde iconoPersonalizado.png es la imagen .png que deseamos convertir e iconoPersonalizado.gd2 es el nombre de la imagen convertida en formato .gd2. El parámetro 1 1 indica que la conversión debe crearse en formato raw (crudo), y que el archivo debe crearse sin compresión.
Convirtiendo .png a .gif¶
Para realizar esta conversión, simplemente ejecutamos:
Redimensionando nuestro icono¶
Es probable que nuestro icono en formato .png no posea la medida requerida por Nagios (40x40 pixeles) ni sea transparente. En ese caso podemos salvar la cuestión ejecutando algunos comandos en la terminal.
Convertimos la imagen al formato netpbm (pnm - portable anymap format):
Finalmente, redimensionamos la imagen y tornamos el fondo transparente obteniendo un nuevo archivo .png:
