Inter-VLAN Routing

Las VLANs son redes independientes y, por defecto, no pueden comunicarse entre sí. El inter-VLAN routing permite que estas redes separadas puedan intercambiar información. Esto se hace mediante un router o un switch capa 3, que actúa como un puente para enviar datos de una VLAN a otra. Hay tres modos principales de hacer esto:

  1. Enrutamiento Inter-VLAN con Router con múltiples interfaces físicas (Deprecado)
  2. Enrutamiento Inter-VLAN con Router Router-on-a-stick
  3. Enrutamiento Inter-VLAN con Switch de capa 3

Veamos a continuación el detalle de cada implementación.

1. Enrutamiento Inter-VLAN Heredado o Legacy (Deprecado)

Este método se usaba cuando recién aparecieron las VLANs, antes de que existiera el concepto de trunking. Consiste en un router con una interfaz física dedicada a cada VLAN. Cada interfaz del router se conecta a un puerto del switch que pertenece a la VLAN correspondiente. Actualmente, este método está obsoleto y ya no se usa por cuestiones de escalabilidad.

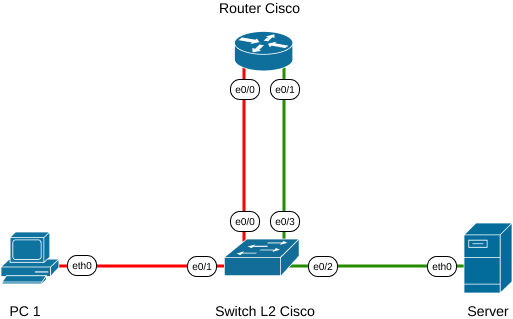

Inter-VLAN Routing - Legacy
Inter-VLAN Routing Heredado (Deprecado) - Router Cisco

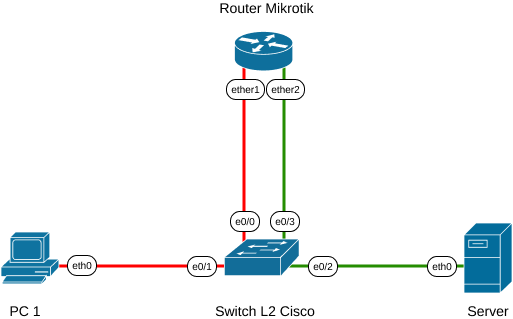

Inter-VLAN Routing - Legacy
Inter-VLAN Routing Heredado (Deprecado) - Router Mikrotik

Configuración de los dispositivos del ejemplo

# Establecer direccionamiento de las interfaces del router
Router> enable
Router# configure terminal
Router(config)# interface e0/0
Router(config-if)# ip address 192.168.110.1 255.255.255.0
Router(config-if)# duplex full # Seteando Full Dúplex
Router(config-if)# no shutdown
Router(config-if)# interface e0/1
Router(config-if)# ip address 192.168.120.1 255.255.255.0
Router(config-if)# duplex full # Seteando Full Dúplex
Router(config-if)# no shutdown
Router(config-if)# end
Router# show ip route

# Creación de las VLANs
Switch> enable
Switch# configure terminal
Switch(config)# vlan 110
Switch(config-vlan)# name VLAN_110
Switch(config-vlan)# exit
Switch(config)# vlan 120
Switch(config-vlan)# name VLAN_120
Switch(config-vlan)# exit

# Asignar las VLANs a las interfaces físicas
Switch(config)# interface range e0/0-1
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 110
Switch(config-if-range)# no shutdown
Switch(config-if-range)# exit
Switch(config)# interface range e0/2-3
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 120
Switch(config-if-range)# no shutdown
Switch(config-if-range)# end

# PC 1
PC_1> ip 192.168.110.2/24 192.168.110.1

# Server
Server> ip 192.168.120.2/24 192.168.120.1

Inter-VLAN Routing Heredado

Este método de routing entre VLANs ya no se implementa en redes y se incluye únicamente con fines explicativos.

2. Enrutamiento Inter-VLAN Router-on-a-Stick

El router tiene una única interfaz física pero varias subinterfaces, una para cada VLAN. El switch envía tráfico etiquetado con el ID de VLAN al router, y este se encarga de redirigirlo a la VLAN correspondiente.

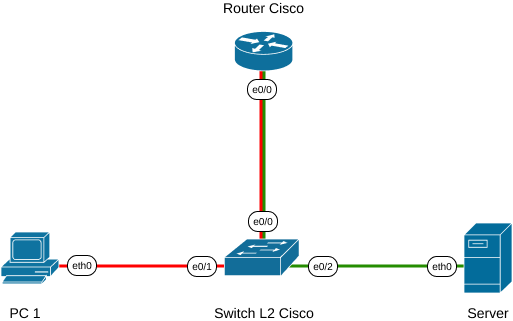

Inter-VLAN Routing - Router-on-a-Stick
Inter-VLAN Routing - "Router-on-a-Stick" (Router Cisco)

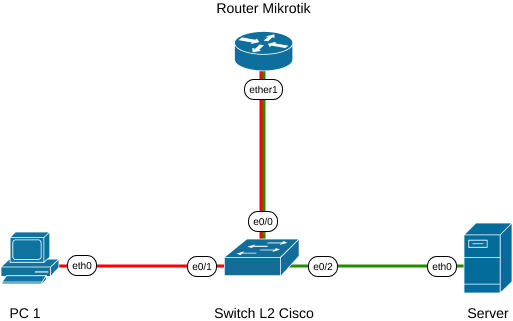

Inter-VLAN Routing - Router-on-a-Stick
Inter-VLAN Routing - "Router-on-a-Stick" (Router Mikrotik)

Configuración de los dispositivos del ejemplo

# Router (Cisco) - Establecer dirección IP administrativa para las VLANs
Router(config)# interface e0/0.110
Router(config-subif)# encapsulation dot1q 110
Router(config-subif)# ip address 192.168.110.1 255.255.255.0
Router(config-subif)# exit
Router(config)# interface e0/0.120
Router(config-subif)# encapsulation dot1q 120
Router(config-subif)# ip address 192.168.120.1 255.255.255.0
Router(config-subif)# exit
Router(config)# interface e0/0
Router(config-if)# duplex full # Seteando Full Dúplex
Router(config-if)# no shutdown
Router(config-if)# exit

# [Opcional] Router (Cisco) - Servidor DHCP en la VLAN 110
Router(config)# ip dhcp pool POOL_VLAN_110
Router(dhcp-config)# network 192.168.110.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.110.1
Router(dhcp-config)# dns-server 8.8.8.8
Router(config-if)# end

# Router (Cisco) - Verficar configuración
Router# show vlan brief
Router# show ip interface brief

# Router (Mikrotik) - Creación de las VLANs y asignación a las interfaces físicas
/interface vlan add interface=ether1 name=VLAN_110 vlan-id=100
/interface vlan add interface=ether1 name=VLAN_120 vlan-id=200
/interface vlan add interface=ether1 name=VLAN_NATIVA vlan-id=300

# Router (Mikrotik) - Establecer dirección IP administrativa para las VLANs
/ip address add address=192.168.110.1/24 interface=VLAN_110 network=192.168.110.0
/ip address add address=192.168.120.1/24 interface=VLAN_120 network=192.168.120.0

# [Opcional] Router (Mikrotik) - Establecer un servidor DHCP para vlan 110
/ip pool add name=POOL_100 ranges=192.168.110.2-192.168.110.254
/ip dhcp-server add address-pool=POOL_100 interface=VLAN_110 name=DHCP_100
/ip dhcp-server network add address=192.168.110.0/24 gateway=192.168.110.1

# Router (Mikrotik) - Verficar configuración
/interface print
/ip address print
/ip dhcp-server print

# Switch L2 - Creación de las VLANs
Switch> enable
Switch# configure terminal
Switch(config)# vlan 110
Switch(config-vlan)# name VLAN_110
Switch(config-vlan)# exit
Switch(config)# vlan 120
Switch(config-vlan)# name VLAN_120
Switch(config-vlan)# exit
Switch(config)# vlan 130
Switch(config-vlan)# name VLAN_NATIVA
Switch(config-vlan)# exit

# Switch L2 - Asignar las VLANs a las interfaces físicas
Switch(config)# interface e0/0
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk native vlan 130
Switch(config-if)# duplex full # Seteando Full Dúplex
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface e0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 110
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface e0/2
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 120
Switch(config-if)# no shutdown
Switch(config-if)# end

# PC 1
PC_1> ip 192.168.110.2/24 192.168.110.1

# Server
Server> ip 192.168.120.2/24 192.168.120.1

3. Enrutamiento Inter-VLAN en Switch Capa 3

Un switch L3 que puede realizar funciones de routing. Estos switches pueden manejar el tráfico entre VLANs internamente, sin necesidad de un router separado. Cada VLAN se configura con una interfaz virtual (SVI) en el switch.

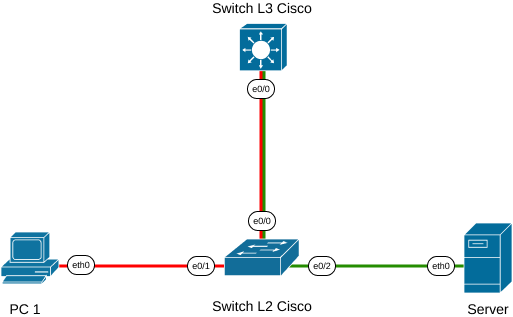

Inter-VLAN Routing - Switch L3
Inter-VLAN Routing - Switch L3

Configuración de los dispositivos del ejemplo

# Switch L3 - Creación de las VLANs
Switch> enable
Switch# configure terminal
Switch(config)# vlan 110
Switch(config-vlan)# name VLAN_110
Switch(config-vlan)# exit
Switch(config)# vlan 120
Switch(config-vlan)# name VLAN_120
Switch(config-vlan)# exit
Switch(config)# vlan 130
Switch(config-vlan)# name VLAN_NATIVA
Switch(config-vlan)# exit

# Switch L3 - Configurar el enlace troncal
Switch(config)# interface e0/0
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk native vlan 130
Switch(config-if)# no shutdown
Switch(config-if)# exit

# Switch L3 - Configurar direccionamiento de las interfaces VLAN ó SVIs
Switch(config)# interface vlan 110
Switch(config-if)# ip address 192.168.110.1 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface vlan 120
Switch(config-if)#ip address 192.168.120.1 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)# exit

# [Opcional] Switch L3 - Configurar un servidor DHCP para la VLAN 110
Switch(config)# ip dhcp pool POOL_VLAN_110
Switch(dhcp-config)# network 192.168.110.0 255.255.255.0
Switch(dhcp-config)# default-router 192.168.10.1
Switch(dhcp-config)# dns-server 8.8.8.8
Switch(dhcp-config)# exit

# Switch L3 - Habilitar el enrutamiento IP
Switch(config)# ip routing
Switch(config)# end

# Switch L3 - Verificar la configuración
Switch# show vlan brief
Switch# show ip interface brief

# Switch L2 - Creación de las VLANs
Switch> enable
Switch# configure terminal
Switch(config)# vlan 110
Switch(config-vlan)# name VLAN_110
Switch(config-vlan)# exit
Switch(config)# vlan 120
Switch(config-vlan)# name VLAN_120
Switch(config-vlan)# exit
Switch(config)# vlan 130
Switch(config-vlan)# name VLAN_NATIVA
Switch(config-vlan)# exit

# Switch L2 - Asignar las VLANs a las interfaces físicas
Switch(config)# interface e0/0
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk native vlan 130
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface e0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 110
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface e0/2
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 120
Switch(config-if)# no shutdown
Switch(config-if)# end

# PC 1
PC_1> ip 192.168.110.2/24 192.168.110.1

# Server
Server> ip 192.168.120.2/24 192.168.120.1

Direccionamiento: SVI vs IP de Gestión en Switches Cisco

En la administración de redes Cisco, es crucial distinguir entre una Interfaz Virtual de Switch (SVI) y una IP de gestión. Aunque ambos se utilizan en la configuración de switches, su propósito y funcionalidad son diferentes. Esta distinción es vital para garantizar una correcta configuración y operación de la red, ya que cada uno desempeña un papel único en el manejo del tráfico y la administración del dispositivo.

Característica SVI en Switches L3 IP de Gestión en Switches L2
Propósito Enrutamiento de tráfico entre diferentes VLANs Administración remota del switch
Funcionalidad Capacidad de enrutamiento de capa 3 Solo capacidad de capa 2, sin enrutamiento
Uso Típico En switches que necesitan inter-VLAN routing En switches para acceso remoto de configuración y gestión
Configuración de VLAN Asociado a una VLAN específica Generalmente asociado a la VLAN de gestión (por defecto VLAN 1)
Enrutamiento Sí, enruta tráfico entre VLANs No, no enruta tráfico
Interacción con VLANs Proporciona una puerta de enlace para dispositivos en la VLAN Proporciona acceso administrativo al switch
