Gestión de Routers Cisco¶
En esta sección abordaremos procedimientos básicos para la gestión de Routers basados en Cisco IOS, de la marca Cisco.
Acceso remoto (SSH)¶
El acceso remoto mediante SSH (Secure Shell) en routers Cisco es fundamental para la administración segura de redes. SSH permite la comunicación encriptada, protegiendo información sensible y previniendo accesos no autorizados. Configurar SSH en routers Cisco facilita a los administradores conectarse y gestionar la red de forma remota y segura. Este proceso incluye la generación de claves criptográficas, la creación de usuarios y la implementación de políticas de seguridad. A continuación, se describen los pasos esenciales para habilitar y configurar SSH en routers Cisco, destacando su importancia en la protección y eficiencia de la red.
# Ingresamos al modo "EXEC privilegiado"
Router> enable
# Ingresamos al modo "CONFIGURACIÓN GLOBAL"
Router# configure terminal
# Establecemos un nombre de dominio
Router(config)# ip domain-name <nombre_de_dominio>
# Cambiamos el nombre de host del router
Router(config)# hostname <nombre_del_router>
# Usamos la versión 2 del protocolo SSH
Router(config)# ip ssh version 2
# Generamos claves RSA de 1024 bits
Router(config)# crypto key generate rsa modulus 1024
# Creamos un usuario (y contraseña) con el privilegio más alto (15)
Router(config)# username <user> privilege 15 secret <password>
# Habilitamos todas las VTY (líneas virtuales de tipo terminal) del 0 al 4 para usar SSH.
Router(config)# line vty 0 4
# Indicamos que las VTY aceptarán conexiones SSH solamente
Router(config)# transport input ssh
# Aclaramos que la autenticación se realizará usando las cuentas locales configuradas en el router
Router(config)# login local
# Salimos del modo de configuración global
Router(config)# exit
# Verificamos que el acceso SSH esté configurado
Router# show ip ssh
Esquema de red (ejemplo)¶

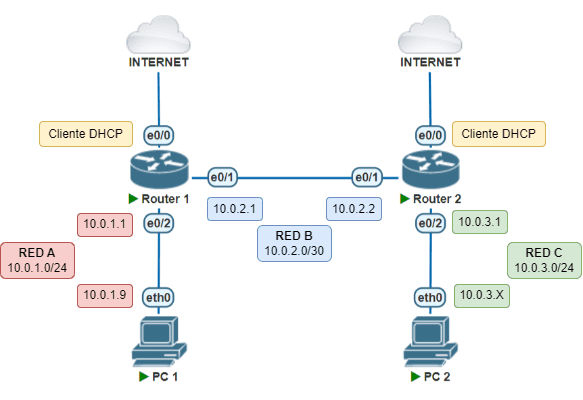

Para una mejor comprensión, los ejemplos de la presente sección están basados en el siguiente esquema de red:
Direccionamiento estático¶
Establecemos IP estática en la interfaz Ethernet 0/2 del Router 1. Procedemos:
# Ingresamos al modo "EXEC privilegiado"
Router> enable
# Listamos las interfaces presentes en el dispositivo
Router# show ip interface brief
# Ingresamos al modo "CONFIGURACIÓN GLOBAL"
Router# configure terminal
# Seleccionamos la interfaz del router - Submodo "inteface"
Router(config)# interface e0/2
# Seteamos direccionamiento IP de la interfaz
# Sintaxis: ip address <dirección-ip> <máscara-red-decimal>
Router(config-if)# ip address 10.0.1.1 255.255.255.0
# "Levantamos" la interfaz
Router(config-if)# no shutdown
# Salimos del submodo "interface"
Router(config-if)# end
# Verificamos el direccionamiento de la interfaz
Router# show ip interface brief
# Guardamos los cambios
Router# copy running-config startup-config
# Salimos del modo "EXEC privilegiado"
Router# disable
Para borrar el direccionamiento IP de una interfaz, sea éste estático o dinámico, ejecutamos:
Direccionamiento dinámico¶
Las asignación de direcciones IP pueden obtenerse de manera dinámica como cliente DHCP o ofrecerse a través de un servidor DHCP.
Cliente DHCP¶
En la interfaz Ethernet 0/0 del Router 1, obtenemos IP a partir del servidor DHCP presente en la nube (Internet):
# Ingresamos al modo "EXEC privilegiado"
Router> enable
# Listamos las interfaces presentes en el dispositivo
Router# show ip interface brief
# Ingresamos al modo "CONFIGURACIÓN GLOBAL"
Router# configure terminal
# Seleccionamos la interfaz del router - Submodo "interface"
Router(config)# interface e0/0
# Seteamos direccionamiento IP dinámico
Router(config-if)# ip address dhcp
# "Levantamos" la interfaz
Router(config-if)# no shutdown
# Salimos del submodo "interface"
Router(config-if)# end
# Verificamos el direccionamiento de la interfaz
Router# show ip interface brief
# Guardamos los cambios
Router# copy running-config startup-config
# Salimos del modo "EXEC privilegiado"
Router# disable
Servidor DHCP¶
Para configurar un servidor DHCP en la interfaz Ethernet 0/2 del Router 2 tendremos que:
- Establecer el direccionamiento de la interfaz de manera estática y
- Crear un pool DHCP (rango de direcciones IP utilizab.es), que tenga como gateway, la dirección IP estática de la interfaz.
Sintaxis general:
# Ingresamos al modo "EXEC privilegiado"
Router> enable
# Ingresamos al modo "CONFIGURACIÓN GLOBAL"
Router# configure terminal
# Seleccionamos la interfaz del router
Router(config)# interface <interfaz-fisica>
# Seteamos direccionamiento IP de la interfaz
Router(config-if)# ip address <dirección-ip> <máscara-red-decimal>
# "Levantamos" la interfaz
Router(config-if)# no shutdown
# Creamos el pool de direcciones IP
Router(config)# ip dhcp pool <NOMBRE-POOL>
# Indicamos cuál será el gateway
Router(dhcp-config)# default-router <dirección-ip-gateway>
# Indicamos el ID de red y máscara
Router(dhcp-config)# network <id-red> <mascara-red>
# Excluimos direcciones IP del pool (opcional)
Router(dhcp-config)# ip dhcp excluded-address <ip-a-exluir-1> <ip-a-exluir-2> <...>
# Definimos el servidor DNS
Router(dhcp-config)# dns-server <ip-dns-1> <ip-dns-2>
# Salimos del submodo "ip dhcp"
Router(dhcp-config)# end
# Guardamos los cambios
Router# copy running-config startup-config
# Salimos del modo "EXEC privilegiado"
Router# disable
Por ejemplo:
# Ingresamos al modo "EXEC privilegiado"
Router> enable
# Ingresamos al modo "CONFIGURACIÓN GLOBAL"
Router# configure terminal
# Seleccionamos la interfaz del router
Router(config)# interface Ethernet 0/0
# Seteamos direccionamiento IP de la interfaz
Router(config-if)# ip address 192.168.1.1 255.255.255.0
# "Levantamos" la interfaz
Router(config-if)# no shutdown
# Creamos el pool de direcciones IP
Router(config)# ip dhcp pool MI-POOL-DHCP
# Indicamos cuál será el gateway
Router(dhcp-config)# default-router 192.168.1.1
# Indicamos el ID de red y máscara
Router(dhcp-config)# network 192.168.1.0 255.255.255.0
# Excluimos direcciones IP del pool (opcional)
Router(dhcp-config)# ip dhcp excluded-address 192.168.1.100 192.168.1.200
# Definimos el servidor DNS
Router(dhcp-config)# dns-server 8.8.8.8 8.8.4.4
# Salimos del submodo "ip dhcp"
Router(dhcp-config)# end
# Guardamos los cambios
Router# copy running-config startup-config
# Salimos del modo "EXEC privilegiado"
Router# disable
NAT¶
Para enmascarar las direcciones privadas, en esta guía emplearemos PAT, ya que es el método de nateo más empleado por lejos, por encima de NAT estático y NAT dinámico.
Para realizar este tipo de nateo, tenemos que realizar estos pasos:
- Definir las interfaces interna (LAN) y externa (hacia la WAN)
- Crear una ACL que contenga la red LAN a la cual se desea permitir el acceso a internet
- Autorizar el cursado de tráfico desde la interfaz interna hacia la interfaz externa
En este ejemplo, definimos en el Router 1 su interfaz externa Ethernet 0/0 e interfaz interna Ethernet 0/2:
# Ingresamos al modo "EXEC privilegiado"
Router> enable
# Ingresamos al modo "CONFIGURACIÓN GLOBAL"
Router# configure terminal
# Seleccionamos la interfaz LAN
Router(config)# interface e0/2
# Marcamos la interfaz como interna
Router(config-if)# ip nat inside
# Salimos del submodo "interface"
Router(config-if)# end
# Seleccionamos la interfaz con salida hacia la WAN
Router(config)# interface e0/0
# Marcamos la interfaz como externa
Router(config-if)# ip nat outside
# Salimos del submodo "interface"
Router(config-if)# end
# Ingresamos al modo "CONFIGURACIÓN GLOBAL"
Router# configure terminal
# Creamos una ACL para permitir salida a internet
# Sintaxis
# ACL numerada: access-list <#> <permit | deny> <network-id> <wildcaard-mask>
Router(config)# access-list 1 permit 10.0.1.0 0.0.0.255
# Nateamos (PAT) ACL hacia WAN
# Sintaxis:
# ip nat inside source list <#-acl> interface <nombre-interface #/#> overload
Router(config)# ip nat inside source list 1 interface e0/0 overload
# Salimos del submodo "interface"
Router(config)# end
Opcionalmente, podemos verificar las IP que son nateadas, ejecutando el siguiente comando:
Enrutamiento¶
La sintaxis del comando es:
En el presente ejemplo, establecemos una ruta estática para permitir la comunicación entre las PC 1 y la PC 2 (bidireccional). Entonces, para establecer la ruta estática desde la RED A hacia la RED C:
Del mismo modo, creamos una ruta estática desde la RED C hacia la RED A:
